７．２ ① 水環圧縮機 大型と小型例 |

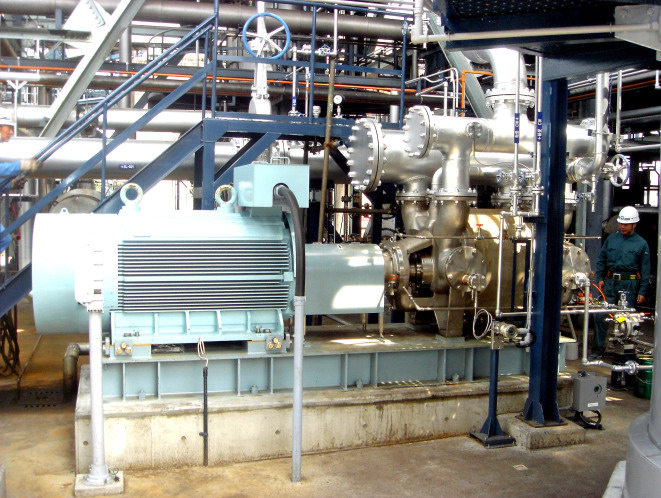

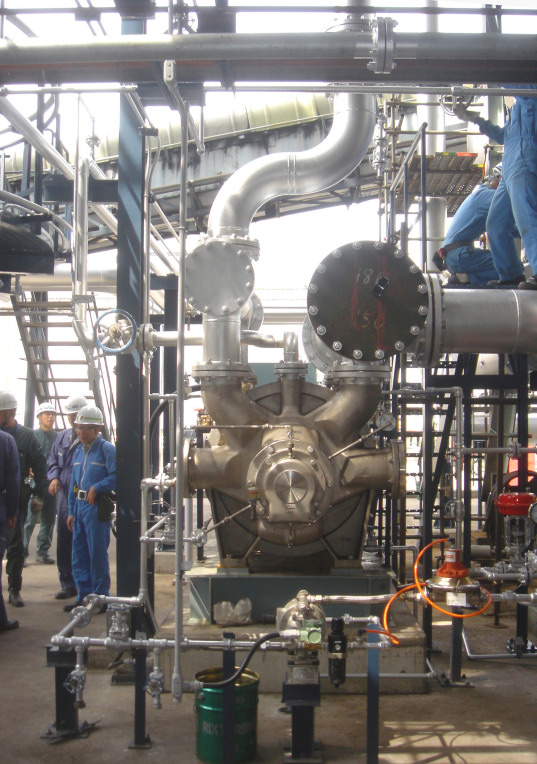

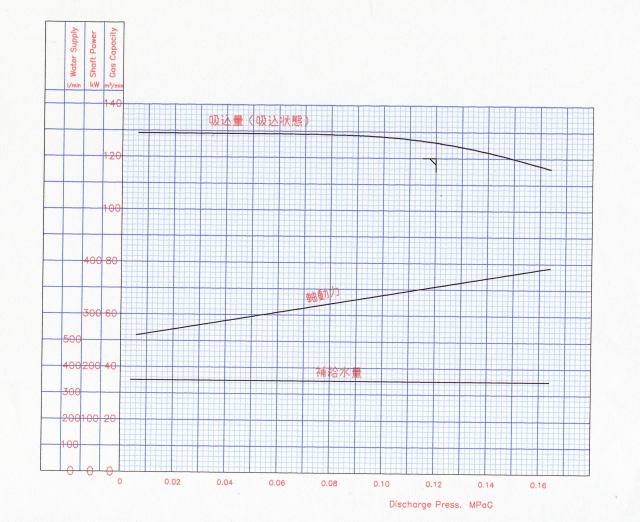

３００ＴＹＭ
３００ＴＹＭ
吸込ガス C1～C6, H2S,H2O
材質 SCS14, SUS316
吸込量 １２０m3/min
吸込圧 -0.029MPaG
吐出圧 0.12MPaG
軸動力 355kW モーター 400kW

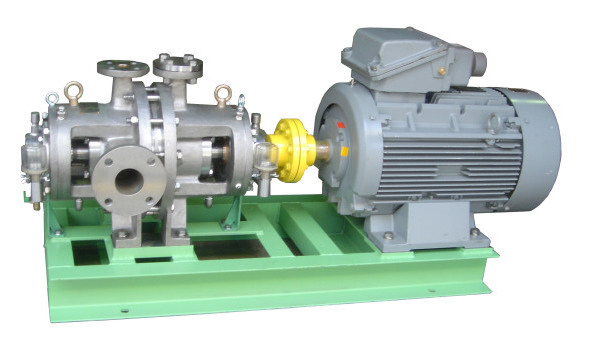

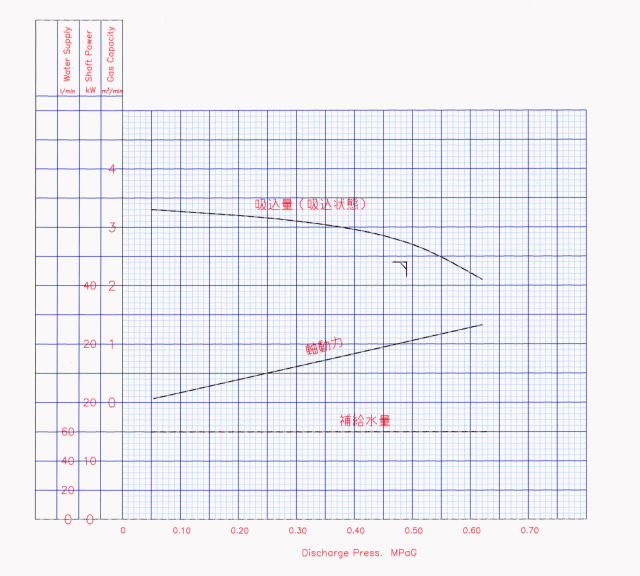

６５ＴＹＳ
６５ＴＹＳ
吸込ガス C2H2, C2H5Cl
材質 SCS13, SUS304
吸込量 2.4m3/min
吸込圧 0.049MPaG
吐出圧 0.49MPaG
モーター 37kW
