No.	部品名	個数	標準材質	ステンレス製
	1	インペラー	1	FCD450	SCS13/14
	2	ケーシング	1	FC200	SCS13/14
※	3	制御板	2	FC200	SCS13/14
※	4	カバー	2	FC200	SCS13/14
	5	吸込管	1	FC200	SCS13/14
	6	吐出管	1	FC200	SCS13/14
※	7	ベアリングケース	2	FC200	SCS13/14
※	8	ベアリングカバー	2	FC200
	9	シャフト	1	SUS403	SCS304/316
※	10	メカニカルシール	2	SUS304	SCS304/316
	11	ボールベアリング	2	SUJ
	12	ベアリングナット	1	S30C
	13	ベアリングワッシャー	1	SS400
	14	スラストカラー	1	SUS403
	15	ボール	20	PTFE
	16	ボール保持板	2	SCS13	SCS13/14
	17	ボール押へ板	2	SUS304	SCS304/316
	18	タイボルト	8	SS400	SS400+メッキ
	19	液体パッキン	1式	スリーボンド No.1104
	20	Ｏ−リング	2	NBR
	21	補給水管	1式	SGP,BC	SCS304/316

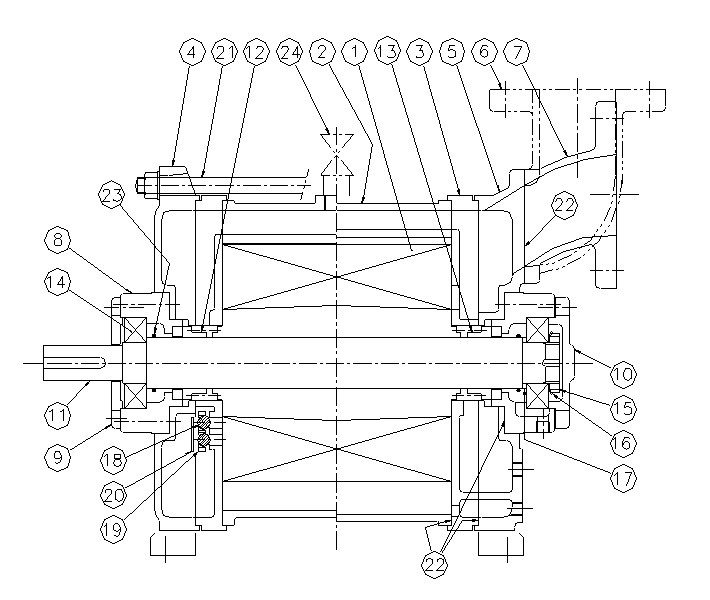

この構造図はＳＫＨ４００〜７００用です。
※印の部品は駆動側用と反駆動側用で異なります。
