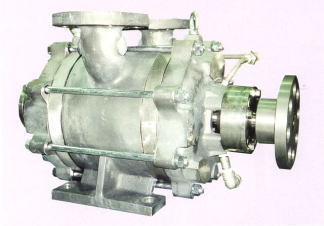

３．１．�B凝縮型水環真空ポンプ　ＴＹＶ

凝縮型水環真空ポンプＴＹＶシリーズは、コンデンサー内蔵型の水環真空ポンプです。
ポンプ内部吸込側において冷却水（ポンプ補給水）を吸込ガスの流れを横切るように薄膜状にスプレーして、吸込ガス中の水蒸気と直接接触、凝縮させる構造です。

この凝縮型ＴＹＶシリーズは、真空ポンプの需要に多い湿り空気の吸込みに威力を発揮します。即ち、凝縮性ガスと不凝縮性ガスの吸込時には、不凝縮性ガスの吸込時の実に３倍、４倍の吸込ガスが可能となるからです。
この凝縮型水環真空ポンプＴＹＶシリーズの誕生によって、スチームエゼクターをコンデンサーなしで、真空ポンプに直結することが可能となります。このことは、真空排気装置　ジェットリングの簡略化につながり、小型機のコストダウンにつながります。
また、ＴＹＶを単独で使用する場合は、従来のプレコンデンサー設置を略することが可能となったり、大型コンデンサーでは出口条件の緩和により、伝熱面積の縮小をもたらしたりすることもできます。

凝縮型水環真空ポンプＴＹＶの開発成功により、スチームエゼクターをコンデンサーなしで水環真空ポンプに直結することが可能となりました。このスチームエゼクター直結タイプを直結型ジェットリングとして商品化しています。
凝縮型水環真空ポンプＴＹＶの詳細は、総合カタログを御参照下さい。
